Đối với các dự án nông nghiệp công nghệ cao hay cảnh quan quy mô lớn, việc lựa chọn và thiết kế hệ thống tưới là yếu tố sống còn. Một sai sót nhỏ trong việc chọn ống tưới nhỏ giọt phi 21 không phù hợp có thể làm giảm độ đồng đều của nước tưới đến 20-40%, trực tiếp ảnh hưởng đến năng suất cây trồng và tăng chi phí vận hành. Bài viết này là một cẩm nang kỹ thuật chuyên sâu, cung cấp toàn bộ thông tin từ định nghĩa, thiết kế thủy lực, tiêu chuẩn vật liệu đến quy trình mua sắm và vận hành, giúp các kỹ sư, nhà quản lý dự án và chuyên viên mua hàng đưa ra quyết định chính xác nhất.
Với hơn 10 năm kinh nghiệm, NP Tech tự hào là nhà cung cấp các giải pháp ống nhựa và vật tư kỹ thuật hàng đầu, cam kết mang đến những sản phẩm đạt chuẩn quốc tế và sự tư vấn chuyên nghiệp cho mọi công trình.
Ống tưới nhỏ giọt phi 21 là gì? Định nghĩa và thông số cơ bản
Ống tưới nhỏ giọt phi 21 là một thành phần quan trọng trong hệ thống tưới tiêu hiện đại, được thiết kế để dẫn nước trực tiếp đến gốc cây với lưu lượng được kiểm soát. Việc hiểu rõ các thông số kỹ thuật là bước đầu tiên để lựa chọn đúng sản phẩm.
1. Định nghĩa “Phi 21”
Trong ngành kỹ thuật ống, “Phi” (ký hiệu ø) thường dùng để chỉ đường kính. Cụ thể:
“Phi 21” là cách gọi thông dụng chỉ đường kính ngoài (Outside Diameter – OD) của ống xấp xỉ 21 mm. Sai số cho phép thường dao động trong khoảng ±0.1 đến ±0.2 mm tùy theo tiêu chuẩn sản xuất.
Đường kính trong (Inside Diameter – ID): Thông số này không cố định mà phụ thuộc vào Tỷ số Kích thước Tiêu chuẩn (Standard Dimension Ratio – SDR) và áp lực danh định (PN). SDR được tính bằng cách lấy đường kính ngoài chia cho độ dày thành ống.
Ví dụ:
Với ống có SDR 17, độ dày thành ống (t) ≈ 21mm / 17 ≈ 1.24 mm. Suy ra ID ≈ 18.5 mm.
Với ống có SDR 13.6, độ dày thành ống (t) ≈ 21mm / 13.6 ≈ 1.54 mm. Suy ra ID ≈ 18.0 mm.

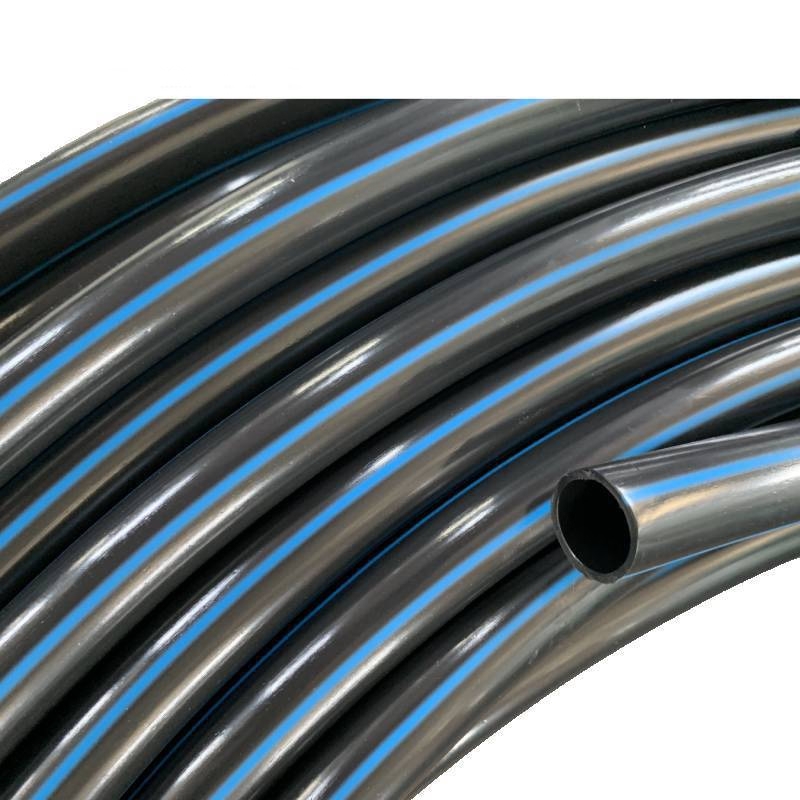

Ống tưới nhỏ giọt phi 21
2. Vật liệu và cấu tạo
Vật liệu chế tạo quyết định độ bền, tuổi thọ và khả năng ứng dụng của ống:
Nhựa PE100 hoặc PE80 (Polyethylene): Đây là vật liệu phổ biến nhất cho các đường ống chịu áp lực. Ống PE100 có độ bền cơ lý vượt trội, khả năng chống tia UV cao, và tuổi thọ thiết kế trên 50 năm, tuân thủ các tiêu chuẩn khắt khe như TCVN 7305-2:2008 (ISO 4427-2:2007).
Nhựa LDPE (Low-Density Polyethylene): Thường dùng cho các ống nhánh mềm (dripline), có đặc tính dẻo, dễ uốn cong và cuộn lại. Loại này phù hợp với hệ thống áp suất thấp, từ 1 đến 3 bar.
Emitter (Đầu nhỏ giọt): Có hai dạng chính là emitter tích hợp sẵn trong ống (dripline) với lưu lượng và khoảng cách cố định, hoặc emitter rời được gắn ngoài thông qua các khớp nối chuyên dụng.
Tại sao nên sử dụng ống tưới nhỏ giọt phi 21 cho dự án quy mô lớn?
So với các kích thước phổ biến khác như phi 16 hay phi 25, ống tưới nhỏ giọt phi 21 mang lại sự cân bằng tối ưu giữa chi phí đầu tư, hiệu suất thủy lực và tính linh hoạt trong thi công, đặc biệt hiệu quả cho các dự án lớn.
1. Ứng dụng tiêu biểu
Nông nghiệp công nghệ cao: Lý tưởng cho các trang trại cây ăn quả (cam, bưởi, sầu riêng, thanh long) với hàng cây cách nhau 3-5 mét, cho phép kéo dài các đường ống nhánh từ 100-150 mét mà vẫn đảm bảo độ đồng đều áp suất.
Trồng rau màu và nhà kính: Sử dụng làm đường ống nhánh chính cấp nước cho các luống rau, kết hợp với dripline phi 16.
Cảnh quan và sân golf: Dùng làm ống nhánh cấp nước cho các khu vực cây bụi, thảm hoa, kết nối từ đường ống trục chính phi 32 hoặc phi 40.
2. So sánh hiệu quả với ống phi 16 và phi 25
Tiêu chí
Ống Phi 16
Ống Phi 21
Ống Phi 25
Lưu lượng tối đa (khuyến nghị)
~1.2 m³/h
~2.2 m³/h
~3.5 m³/h
Chiều dài nhánh tối ưu
60 – 80 m
100 – 150 m
150 – 200 m
Chi phí vật tư/mét
Thấp
Trung bình (Tối ưu)
Cao
Chi phí nhân công & phụ kiện
Cao (nhiều kết nối hơn)
Giảm 20-30% so với phi 16
Thấp
Kết luận: Ống phi 21 là lựa chọn “vàng” vì nó cho phép kéo dài đường ống nhánh, giảm đáng kể số lượng đường ống trục, van và phụ kiện, từ đó tiết kiệm chi phí vật tư và nhân công lắp đặt trên tổng thể dự án.

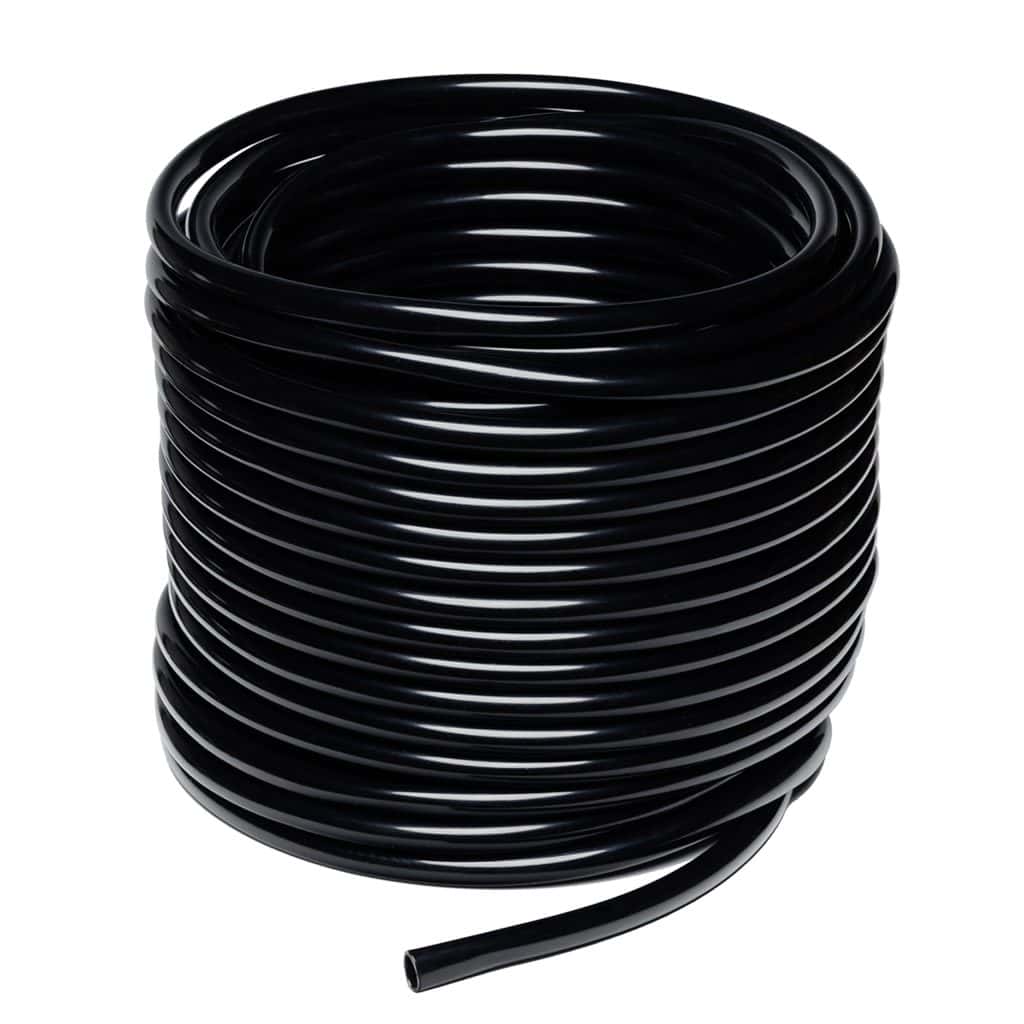

Ống tưới nhỏ giọt phi 21 là lựa chọn vàng cho công trình của bạn
Thiết kế hệ thống thủy lực sử dụng ống tưới nhỏ giọt phi 21
Thiết kế thủy lực chính xác là chìa khóa để đảm bảo mỗi cây trong dự án nhận được lượng nước đồng đều. Quá trình này bao gồm các bước tính toán tổn thất áp lực và lựa chọn thiết bị phù hợp.
Các bước thiết kế cơ bản
1. Xác định nhu cầu tưới:
Tính tổng lưu lượng cần thiết (Q_total) dựa trên số gốc cây, lưu lượng mỗi đầu nhỏ giọt (L/h) và thời gian tưới dự kiến.
2. Bố trí sơ đồ (Layout):
Vẽ sơ đồ mặt bằng, xác định chiều dài mỗi hàng cây (L_lateral) và khoảng cách giữa các hàng. Từ đó tính toán tổng chiều dài ống cần thiết.
3. Tính toán tổn thất áp suất (Pressure Loss):
Đây là bước quan trọng nhất. Tổn thất áp suất dọc đường ống khiến áp lực nước ở cuối hàng cây thấp hơn ở đầu hàng.
Công thức Hazen-Williams là công thức phổ biến để tính tổn thất cột áp (h_f) trong ống nhựa: h_f = 10.67 × L × (Q/C)^1.852 / D^4.87
Trong đó: L là chiều dài ống, Q là lưu lượng, C là hệ số nhám của vật liệu (C ≈ 150 cho ống PE mới), D là đường kính trong của ống.
Nguyên tắc vàng: Vận tốc dòng chảy trong ống nhánh không nên vượt quá 1.5 m/s để giảm thiểu tổn thất và tránh búa nước.
4. Lựa chọn máy bơm và bộ lọc:
Áp suất bơm = Áp suất yêu cầu tại đầu nhỏ giọt + Tổng tổn thất áp suất (từ bơm đến điểm cuối cùng) + Chênh lệch độ cao + 15% dự phòng.
Bộ lọc: Cần thiết để ngăn tắc nghẽn đầu nhỏ giọt. Tùy thuộc vào nguồn nước (nước giếng, sông, hồ) mà chọn bộ lọc đĩa, lọc lưới hoặc lọc cát với kích thước mắt lưới phù hợp (thường là 120-150 micron).
Để được hỗ trợ tính toán chi tiết và tư vấn lựa chọn thiết bị, quý khách hàng có thể liên hệ đội ngũ kỹ sư giàu kinh nghiệm của NP Tech.

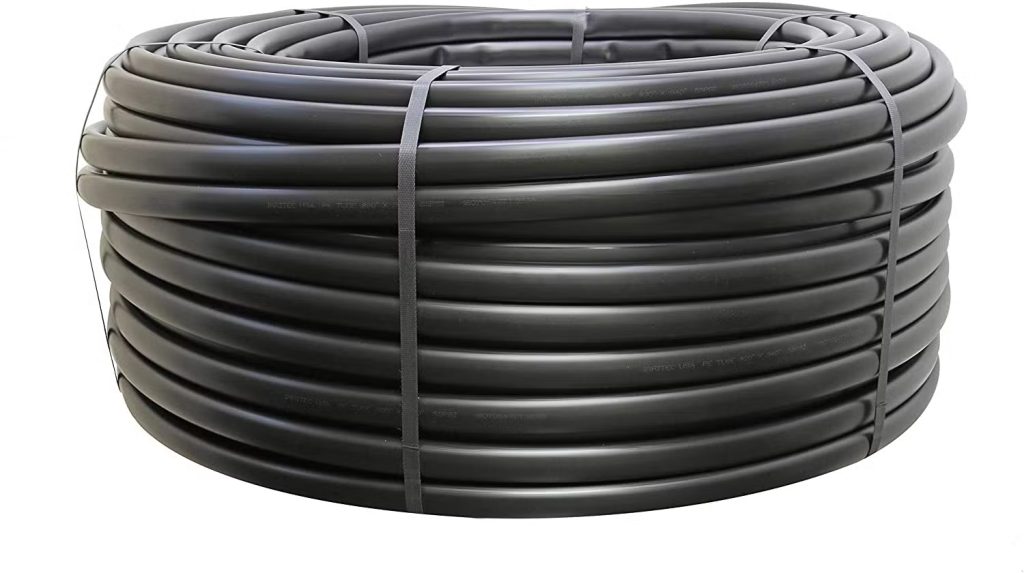

Ống tưới nhỏ giọt phi 21 NP Tech
Lựa chọn nhà cung cấp ống tưới nhỏ giọt phi 21 uy tín: Tiêu chí và chứng nhận
Chất lượng của ống nhựa ảnh hưởng trực tiếp đến tuổi thọ và sự ổn định của toàn bộ hệ thống. Đối với các dự án lớn, việc lựa chọn nhà cung cấp uy tín dựa trên các tiêu chí rõ ràng là bắt buộc.
Tiêu chí đánh giá nhà cung cấp
Năng lực sản xuất và kinh nghiệm: Ưu tiên các nhà sản xuất có kinh nghiệm triển khai các dự án quy mô tương tự, có hệ thống quản lý chất lượng đạt chuẩn quốc tế.
Chất lượng sản phẩm đồng đều: Yêu cầu nhà cung cấp trình bày các kết quả thử nghiệm độc lập về độ bền kéo, độ giãn dài, khả năng chịu va đập và áp suất thủy tĩnh.
Hệ thống chứng nhận, chứng chỉ: Sản phẩm phải có đầy đủ chứng nhận hợp chuẩn, hợp quy, rõ ràng về nguồn gốc xuất xứ (CO/CQ).
Dịch vụ hỗ trợ kỹ thuật: Khả năng tư vấn thiết kế, hỗ trợ kỹ thuật tại công trường và chính sách bảo hành minh bạch là một lợi thế lớn.
Các chứng nhận quan trọng cần yêu cầu
Tại NP Tech, chúng tôi cam kết chất lượng sản phẩm thông qua một hệ thống quản lý và kiểm định nghiêm ngặt, được chứng nhận bởi các tổ chức uy tín:
ISO 9001:2015: Chứng nhận về Hệ thống quản lý chất lượng.
QCVN 16:2023/BXD: Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng, cho phép sử dụng dấu hợp quy (CR) trên sản phẩm.
TCVN 7305-2:2008 / ISO 4427-2:2007: Tiêu chuẩn quốc gia dành cho ống Polyetylen (PE) dùng trong hệ thống cấp nước.
Các chứng nhận từ QUATEST 2, QUASTA-CE cho các dòng sản phẩm ống nhựa HDPE, PVC-U, đảm bảo sản phẩm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất. Xem thêm về các tiêu chuẩn vật liệu tại trang của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO).
Vận hành và bảo trì hệ thống hiệu quả
Để hệ thống hoạt động bền bỉ và ổn định trong nhiều năm, công tác vận hành và bảo trì (O&M) cần được thực hiện định kỳ.
Check-list bảo trì định kỳ
Hàng tuần: Vệ sinh bộ lọc trung tâm. Mở van xả ở cuối các đường ống nhánh để loại bỏ cặn bẩn tích tụ.
Hàng tháng: Kiểm tra trực quan các đầu nhỏ giọt, đảm bảo không bị tắc nghẽn. Kiểm tra áp suất tại đầu và cuối các tuyến ống nhánh để phát hiện sớm sự sụt áp bất thường.
Hàng năm: Sục rửa toàn bộ hệ thống bằng các dung dịch chuyên dụng (axit nhẹ hoặc clo) để loại bỏ tảo, rêu và cặn khoáng, đặc biệt trước và sau mùa vụ.
Các sự cố thường gặp và cách khắc phục
Tắc đầu nhỏ giọt: Nguyên nhân chính là do cặn bẩn từ nguồn nước hoặc kết tủa khoáng. Giải pháp là nâng cấp hệ thống lọc, sục rửa đường ống định kỳ.
Rò rỉ tại các mối nối: Do lắp đặt không đúng kỹ thuật hoặc sử dụng phụ kiện kém chất lượng. Cần siết lại các mối nối hoặc thay thế bằng phụ kiện chính hãng, chất lượng cao.
Áp suất không đồng đều: Do thiết kế ban đầu chưa tối ưu (đường ống nhánh quá dài) hoặc máy bơm yếu. Cần tính toán lại và có thể chia nhỏ khu vực tưới (zoning) hoặc nâng cấp máy bơm.
Ống tưới nhỏ giọt phi 21: cách vận hành và bảo trì hiệu quả
Kết luận
Việc đầu tư vào một hệ thống tưới chất lượng cao với ống tưới nhỏ giọt phi 21 là một quyết định chiến lược, giúp tối ưu hóa việc sử dụng nước, tiết kiệm năng lượng, giảm chi phí nhân công và gia tăng năng suất cây trồng. Thành công của dự án không chỉ nằm ở việc lựa chọn sản phẩm tốt, mà còn phụ thuộc vào một thiết kế thủy lực chính xác, quy trình lắp đặt chuẩn mực và một nhà cung cấp đồng hành đáng tin cậy.
NP Tech, với vị thế là chuyên gia trong lĩnh vực cung cấp ống nhựa HDPE và các giải pháp kỹ thuật, sẵn sàng trở thành đối tác tin cậy cho dự án của bạn. Chúng tôi không chỉ cung cấp sản phẩm đạt chuẩn quốc tế mà còn mang đến giải pháp tư vấn toàn diện từ đội ngũ kỹ sư giàu kinh nghiệm.
Liên hệ ngay với NP Tech để nhận tư vấn và báo giá chi tiết cho dự án của bạn!
1. Ống “phi 21” có phải là đường kính trong không?
Không. “Phi 21” là cách gọi thông dụng chỉ đường kính ngoài (OD) của ống là 21 mm. Đường kính trong sẽ nhỏ hơn và phụ thuộc vào độ dày của thành ống (quyết định bởi chỉ số SDR hoặc PN).
2. Áp suất làm việc tối ưu cho ống phi 21 là bao nhiêu?
Áp suất làm việc tối ưu tại các đầu nhỏ giọt thường từ 1 đến 3 bar. Do đó, nên chọn ống có áp lực danh định (PN) từ PN6.3 trở lên để đảm bảo hệ số an toàn.
3. Làm thế nào để tính tổng chiều dài ống cần cho 1 ha đất?
Công thức cơ bản: Tổng chiều dài = (Chiều rộng khu đất / Khoảng cách hàng) × Chiều dài hàng. Ví dụ: Lô đất 1 ha (100m x 100m) với khoảng cách hàng là 2m thì cần: (100m / 2m) × 100m = 5,000 mét ống nhánh.
4. Nên chọn ống có đầu nhỏ giọt tích hợp (dripline) hay loại rời?
Dripline tích hợp giúp thi công nhanh, đồng đều, phù hợp với cây trồng theo hàng mật độ cao. Emitter rời mang lại sự linh hoạt, dễ dàng điều chỉnh khoảng cách và thay thế khi cần, phù hợp với cây ăn quả lâu năm hoặc các dự án có mật độ cây trồng không đều.
